Переносная охранная система SKB0202

Описание

Переносная охранная система SKB0202

Система предназначена для выявления движения: открытия дверей, капота или багажника автомобиля, с последующей отправкой радиосигнала тревоги на расстоянии до 1000 метров прямой видимости на пульт. В случае тревоги на пульт будет доставлено одно из трех сообщений: ALARM-1, ALARM-2, BREAK. SKB0202 не требует длительной настройки и установки, легка в использовании и эксплуатации.



Основные характеристики

— Расстояние прямой видимости: до 1000м

— Вид модуляции: LoRa

— Способ кодирования: диалоговое кодирование, AES

— Габаритные размеры датчика: 95х25х22 мм

— Габаритные размеры приемника: 148х60х23 мм



Подключение/установка системы

   В охранную систему может входить от одного до трех датчиков. Датчик и пульт изготовлены в корпусе POWER bank с аккумулятором и встроенной подзарядкой. Для включения датчика необходимо установить перемычку – джампер (POW ON), как показано на рисунке 1.



Рисунок 1. Подключение системы



После установки перемычки, датчик укладывается в контролируемое место в автомобиле, квартире или других объектах и нажимается кнопка POW ON на пульте, рисунок 1.





Рисунок 2 Последовательность переключения экранов после включения пульта



Режимы работы

—  Режим “Диалог”. В этом режиме датчик обменивается сообщениями с пультом (каждые 10-ть секунд), тем самым обеспечивается постоянный контроль и работоспособность датчика. На индикаторе пульта высвечивается информация ожидания: “S1…. ”. После приема пакета от датчика, сбрасывается таймер (исчезают точки на экране). В случае, если датчик не получит ответ от пульта – датчик отправляет повторный сигнал через 3 секунды.

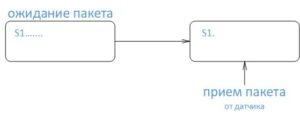

Рисунок 3 Переключение информации на экране в режиме “Диалог”



—  “Потеря связи”. В случае потери связи (не приходит сигнал от датчика), неисправности датчика или севшего в нем аккумулятора: на индикаторе приемника отобразится сообщение: “BREAK”. На пульте приемника будет высвечиваться сообщение и излучаться соответствующий звуковой сигнал на протяжении 10-ти секунд. Отключение звукового сигнала (отключение пульта) осуществляется удержанием кнопки “POW ON” на протяжении 3 секунд.





Рисунок 4 Переключение информации на экране в режиме “Потеря связи”



—  Режим “Тревога — ALARM”. В этом режиме, датчик передает сигнал тревоги на пульт. Датчики реагируют на небольшие колебания, изменения положения, удар (ALARM-1) или замыкания контакта “SENS” (ALARM-2). На пульте будет высвечиваться сообщение и излучаться соответствующий звуковой сигнал на протяжении 10-ти секунд (ALARM-1) или до размыкания контакта “SENS” (ALARM-2). Отключение звукового сигнала (отключение пульта) осуществляется коротким нажатием на кнопку “POW ON”.





Рисунок 5 Переключение информации на экране в режиме “Тревога”



—  “Меню”.  Для входа в главное меню (запись / удаление ID номеров), необходимо зажать одновременно две кнопки: “ SA1 + SA2” (рисунок 1). Для выхода из меню – нажать на кнопку    “POW ON”.





Рисунок 6 Переключение информации на экране в режиме “Меню”



SA1  –  перемещения курсора,

SA2  –  вход в выбранный режим,

SA1 + SA2  –  вход в меню,

POW ON  –  выход из меню

—  Режим “write ID”. В этом режиме осуществляется запись нового ID датчика в память “ПУЛЬТА”. Для перевода датчика в режим передачи свое ID номера, необходимо вставить еще один джампер “SENS” (рисунок 1) и нажать на две-три секунды кнопку “KEY ID” на плате датчика (необходимо открыть корпус датчика). В этом режиме возможны следующие состояния:

— “write – ok” – запись прошла успешно.

— “exists id” – записываемый датчик уже существует в памяти “ПУЛЬТА”.

— “error write” – ошибка записи.





Рисунок 7 Переключение информации на экране в режиме “Запись ID номера”



—  Режим “delete ID”. После выбора режима удаления, на экране появится сообщение “DELETE ALL ID” и сообщение “SENSORS none”. Сообщение “SENSORS none” будет отображаться до тех пор, пока не будет прописан хотя бы один датчик.

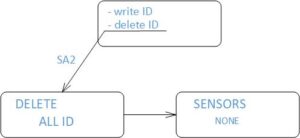

Рисунок 8 Переключение информации на экране в режиме “Удаления всех ID номеров с памяти”



—  Отключение питания пульта. В рабочем режиме пульт отключается удержанием кнопки   “POW ON” на протяжении 3-х секунд. В режиме тревоги “BREAK” – удерживать кнопку “POW ON” – 2 секунды, в режиме тревоги “ALARM” – короткое нажатие на кнопку “POW ON”. Перед полным отключением пульта на экране (на короткое время) отобразится надпись “POWER OFF” и пульт отключится.





Рисунок 9 Режим отключения питания пульта
